GIDI ha proporcionado importantes cadenas de tratamiento de agua Para diversos equipos de tratamiento de agua, que se pueden utilizar en la línea de producción de equipos de tratamiento de agua, incluyendo el tratamiento de agua de tránsito, la caja de sedimentación de grano de arena, la sedimentación preliminar y la sedimentación secundaria. Para satisfacer los requisitos funcionales de los diferentes equipos de tratamiento de agua, GIDI no solo ofrece... cadenas de tratamiento de agua Fabricado en acero inoxidable y acero de aleación especial, pero también proporcionamos cadenas de tratamiento de agua moldeadas. El material puede ser 304SS, 316SS y acero inoxidable dúplex 300,600.

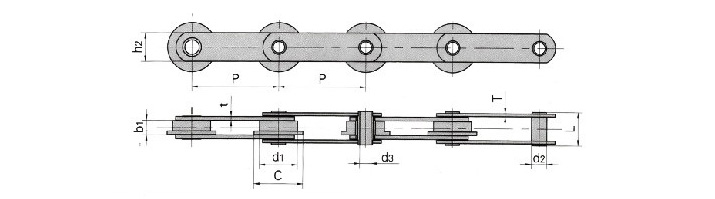

Cadena de acero inoxidable HSS
| Cadena No. | Paso | Promedio de resistencia a la tracción | Fuerza final | Kg / m | mm | |||||||||||||
| Tipo Bush | rodillo | tipo | Diámetro de rodillo / casquillo | Ancho entre placa interior | Pin | PinLength | placa exterior | placa interior | ||||||||||
| KN | KN | B | S | F | B | S | F | W | d | L | L1 | L2 | H1 | T1 | H2 | T2 | ||
| SSHSS15215-B, S, F | 152.4 | 105.00 | 94.50 | 4.2 | 4.6 | 7.3 | 24 | 29 | 48 | 26 | 13.5 | 62 | 29 | 33 | 36 | 5 | 38 | 6 |
| SSHSS15219-B, S, F | 152.4 | 133.00 | 122.50 | 5.8 | 6.7 | 8.5 | 26 | 32 | 50 | 30 | 14.5 | 72 | 32 | 40 | 38 | 6 | 44 | 6 |
| SSHSS15225-B, S, F | 152.4 | 175.00 | 161.00 | 6.9 | 7.7 | 11.5 | 30 | 36 | 58 | 34 | 15.3 | 80 | 36 | 44 | 44 | 6 | 54 | 7 |
| SSHSS15235-B, S, F | 152.4 | 245.00 | 224.00 | 10.3 | 11.7 | 16.4 | 36 | 32 | 70 | 38 | 18.9 | 88 | 40 | 48 | 54 | 7 | 60 | 7 |
Material: acero inoxidable serie 300,600 y acero inoxidable dúplex

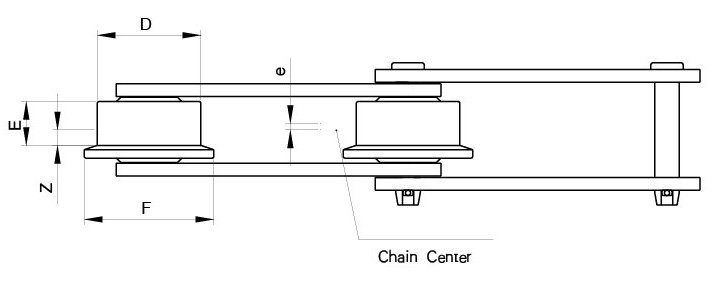

| Cadena No. | D | F | e | Z | E |
| mm | mm | mm | mm | mm | |
| SSHSS15215 | 48 | 60 | 2.25 | 5.75 | 16 |
| SSHSS15219 | 50 | 65 | 3.00 | 7.00 | 20 |
| SSHSS15225 | 58 | 75 | 3.00 | 9.00 | 24 |
| SSHSS15235 | 70 | 90 | 4.00 | 8.50 | 25 |

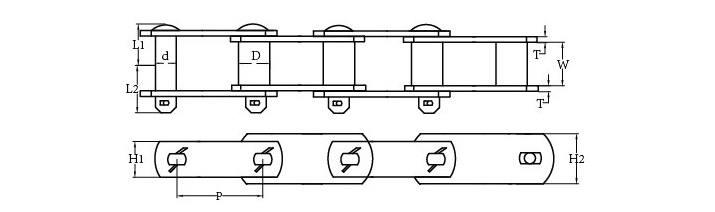

Cadena de acero inoxidable HSC
| Cadena No. | Paso | Promedio de resistencia a la tracción | Fuerza final | Kg / m | mm | |||||||||||
| Tipo de rodillo | diámetro del rodillo | Ancho entre placa interior | Pin | PinLength | placa | |||||||||||
| KN | KN | S | F | R | S | F | R | W | D | L | L1 | L2 | H | T | ||
| SSHSC15215-S, F, R | 152.4 | 105.00 | 94.50 | 6.0 | 8.0 | 7.8 | 25.4 | 50.8 | 50.8 | 30.2 | 11.05 | 69.0 | 31.0 | 38.0 | 38.1 | 6.3 |
| SSHSC15219-S, F, R | 152.4 | 133.00 | 119.70 | 6.6 | 8.0 | 7.8 | 29.0 | 50.8 | 50.8 | 30.2 | 14.18 | 73.3 | 32.8 | 40.5 | 38.1 | 6.3 |
| SSHSC15228-S, F, R | 152.4 | 196.00 | 178.50 | 9.3 | 13.0 | 12.0 | 34.9 | 65.0 | 65.0 | 37.1 | 15.80 | 87.5 | 40.0 | 47.5 | 44.5 | 7.9 |
| SSHSC15235-S, F, R | 152.4 | 266.00 | 245.00 | 12.6 | 18.1 | 17.1 | 39.7 | 70.0 | 70.0 | 37.1 | 18.94 | 97.5 | 44.5 | 53.0 | 50.8 | 9.5 |
| SSHSC15248-S, F, R | 152.4 | 364.00 | 329.00 | 17.8 | - | - | 44.5 | - | - | 57.2 | 22.11 | 119.6 | 55.3 | 64.3 | 63.5 | 9.5 |
| Cadena No. | D | F | e | Z | E |
| mm | mm | mm | mm | mm | |
| SSHSC15215 | 50.8 | 65 | 3.0 | 7.0 | 20.0 |
| SSHSC15219 | 50.8 | 65 | 3.0 | 7.0 | 20.0 |
| SSHSC15228 | 65.0 | 85 | 4.0 | 8.0 | 24.0 |
| SSHSC15235 | 70.0 | 85 | 3.5 | 9.0 | 25.0 |

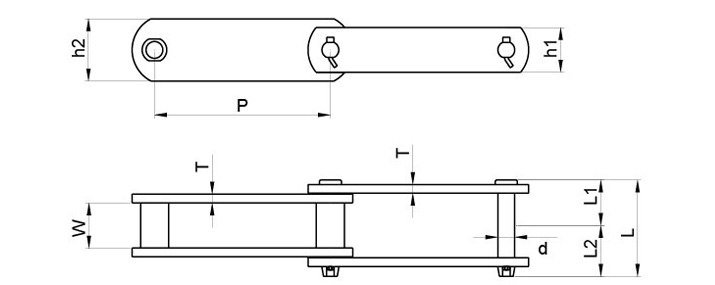

Cadena de acero inoxidable SAV
| Cadena No. | Paso | Promedio de resistencia a la tracción | Fuerza final | Peso | Dimensiones (mm) | |||||||||
| Diámetro del arbusto | Ancho entre placa interior | Pin | PinLength | Enlace externo | Enlace interno | |||||||||
| KN | KN | (Kg / m) | D | W | D | L | L1 | L2 | H1 | T | H2 | T | ||
| SSSAV15211-B | 152.4 | 77.00 | 70.00 | 3.2 | 22.4 | 22.4 | 11.05 | 56 | 25 | 31 | 31 | 6 | 37 | 6 |
| SSSAV15215-B | 152.4 | 105.00 | 94.50 | 5.3 | 26 | 30 | 14.5 | 72 | 32 | 40 | 40 | 6 | 48 | 6 |
| SSSAV15219-B | 152.4 | 133.00 | 122.50 | 5.3 | 26 | 30 | 14.5 | 72 | 32 | 40 | 40 | 6 | 48 | 6 |

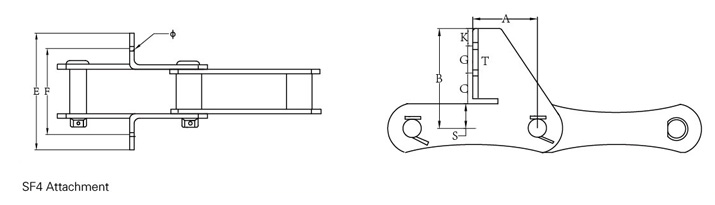

| Cadena No. | Dimensiones | kg / pc | |||||||||
| A | B | C | E | F | G | K | S | T | Φ | ||
| SSSAV15211-B | 76 | 157.5 | 40 | 140 | 100 | 75 | 20 | 22.5 | 5 | 14 | 1.1 |
| SSSAV15215-B | 76 | 155.0 | 32 | 140 | 100 | 65 | 20 | 38 | 6 | 14 | 1.45 |
| SSSAV15219-B | 76 | 155.0 | 32 | 140 | 100 | 65 | 20 | 38 | 6 | 14 | 1.45 |
Material: acero inoxidable serie 300,600 y acero inoxidable dúplex

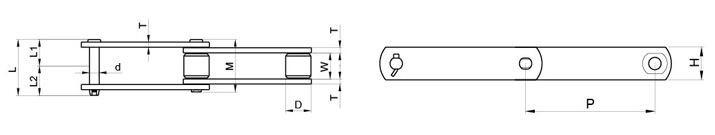

HB Bush Chain
| Cadena No. | Paso | Carga factible | Peso | Arbusto | Longitud del pasador de remache redondo | longitud del pasador | Placa | |||||
| P | P | D | W | d | M | L | L1 | L2 | H | T | ||
| (mm) | (KN) | (KN) | (Kg / m) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | mm | mm | |
| SSHB-6608 | 66.27 | 5.25 | 56.00 | 5.6 | 22.2 | 27.0 | 59.0 | 29.5 | 29.5 | 35.0 | 28.6 | 6.3 |
| SSHB-7811 | 78.11 | 9.10 | 98.00 | 10.3 | 31.8 | 36.5 | 77.5 | 85.0 | 38.7 | 46.3 | 38.1 | 7.9 |
| SSHB-10105 | 101.6 | 3.50 | 38.50 | 2.9 | 18.2 | 22.2 | 47.7 | 51.2 | 23.9 | 27.3 | 25.4 | 4.8 |
| SSHB-10316 | 103.2 | 15.75 | 133.00 | 15.1 | 44.5 | 44.5 | 89.5 | 97.5 | 44.5 | 53.0 | 50.8 | 7.9 |
| SSHB-10007 | 100 | 42.00 | 52.50 | 3.6 | 20.0 | 22.2 | 48.6 | 53.4 | 24.2 | 29.2 | 31.8 | 4.8 |
| SSHB-10011 | 100 | 7.35 | 80.50 | 6.7 | 25.4 | 30.0 | 64.4 | 70.0 | 32.2 | 37.8 | 38.1 | 6.3 |
| SSHB-15011 | 150 | 7.35 | 80.50 | 5.7 | 25.4 | 30.0 | 64.4 | 70.0 | 32.2 | 37.8 | 38.1 | 6.3 |
| DIN / ISO Cadena NO. | Paso | Resistencia a la tracción media | Fuerza final | Arbusto diámetro | Ancho entre placa interior | Pin | Placa | Peso (Kg / m) | ||||
| P | D | W | d | L1 | L2 | H1 | H2 | T | ||||
| mm | (KN) | (KN) | mm | (mm) | mm | mm | mm | mm | mm | mm | mm | |
| SSHB120 | 38.10 | 71.40 | 63.70 | 22.23 | 25.40 | 11.11 | 28.4 | 33.7 | 31.8 | 31.8 | 6.0 | 7.2 |
| SSHB140 | 44.45 | 105.00 | 91.00 | 25.40 | 25.40 | 12.65 | 29.4 | 34.7 | 38.1 | 38.1 | 6.0 | 9.3 |
| SSHB160 | 50.80 | 166.60 | 140.00 | 31.70 | 31.70 | 14.23 | 38.0 | 42.6 | 40.0 | 44.5 | 8.0 | 12.5 |
| SSHB200 | 63.50 | 252.00 | 217.00 | 38.10 | 38.10 | 19.85 | 47.9 | 55.7 | 52.0 | 57.2 | 10.0 | 22.2 |
| SSHB240 | 76.20 | 322.00 | 280.00 | 47.63 | 47.63 | 23.81 | 56.7 | 65.3 | 59.0 | 63.5 | 12.0 | 33.1 |

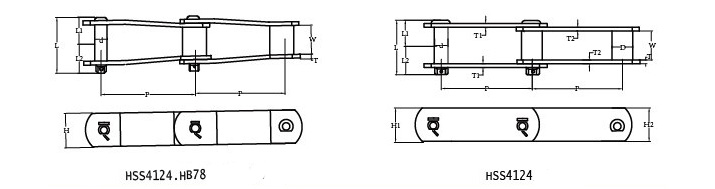

HSS4124 y HB78 Cadena de acero inoxidable (máquina de recogida de lodo)
| Cadena No. | Paso | Resistencia a la tracción media | Fuerza final | Peso | Arbusto | Ancho entre placas interiores | Diámetro del pasador | Longitud del pin | Longitud del pin | |||
| D | W | d | L | L1 | L2 | H | T | |||||
| mm | KN | KN | kg / m | mm | mm | mm | mm | mm | mm | mm | mm | |
| SSHSS4124-OL | 103.2 | 133.00 | 119.70 | 10.0 | 43.7 | 37 | 14.48 | 78.6 | 35.8 | 42.8 | 44 | 6 |
| SSHB78 | 66.27 | 77.00 | 69.30 | 6.0 | 22.23 | 28.6 | 11.17 | 66.5 | 30.1 | 36.4 | 31.8 | 6 |
| Cadena No. | Paso | Resistencia a la tracción media | Fuerza final | Peso | Arbusto | Ancho entre placas interiores | d | Dimensión del pin | Placa exterior | Placa interior | ||||
| D | W | L | L1 | L2 | H | T | H | T | ||||||
| mm | KN | KN | kg / m | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| SSHSS4124-ST | 103.2 | 133.00 | 119.70 | 10.0 | 43.7 | 37 | 14.45 | 78.6 | 35.8 | 42.8 | 38 | 6 | 44 | 6 |

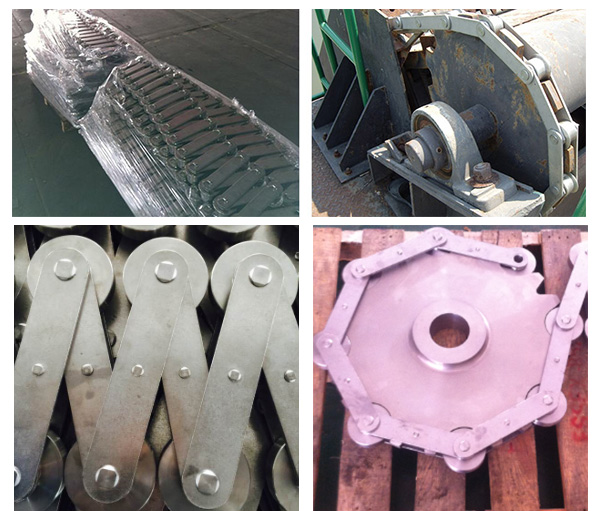

● Cadena de acero inoxidable para equipos de protección ambiental, a saber cadena de tratamiento de agua de acero inoxidable, seleccione acero de aleación especial, acero inoxidable especial y otros materiales, a través de un refuerzo especial y un tratamiento de superficie, para cumplir con los requisitos de alta resistencia, resistencia al desgaste, resistencia a la corrosión, etc.
● Se aplica a instalaciones de tratamiento de agua, como tratamiento de agua de transferencia y piscinas de lodos, y se utiliza principalmente para el tratamiento de aguas residuales municipales en ciudades grandes y medianas y el tratamiento de aguas residuales en diversas industrias pesadas e industrias químicas peligrosas.
